Nola eralda ditzake bolumen handiko ura kudeatzeko proiektuak

Txinan ponpa fabrikatzaile eta hornitzaile profesional gisa,Kairuneskaintzen duLera motako fluxu axial-ponpa urperagarriaura transferitzeko aplikazio zorrotzetarako, non emari ahalmen handia, buru baxuko eskakizunak eta instalazio sinplifikatuak ezinbestekoak diren. Ponpa eta motor egitura integratua eta lera motako oinarri batekin diseinatua, irtenbide honek udal drainatze, uholdeen kontrola, nekazaritza ureztatze eta ura kontserbatzeko proiektuak onartzen ditu, instalazioaren konplexutasuna eta azpiegitura kostuak murrizten laguntzen duen bitartean.

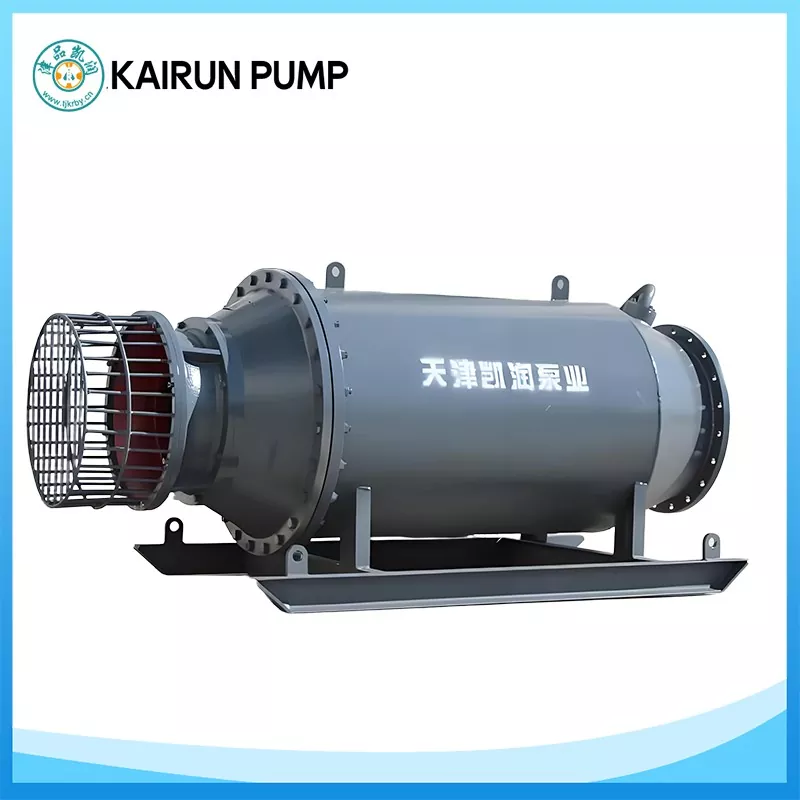

Sled motako Fluxu Axial Urpeko Ponpa bat ur bolumen handiak mugitzeko diseinatuta dago, nahiko baxuko baldintzetan. Urpeko motorraren konfigurazioa eta lera motako euskarria egiturari esker, ponpa konbentzionaleko instalazioek ingeniaritza zibil zabala edo lerrokatze prozedura konplikatuak behar dituzten proiektuetarako egokia da. Gida honek bere funtzionamendu-printzipioa, funtsezko abantailak, zehaztapen teknikoak, ohiko aplikazioak eta hautapen kontuak azaltzen ditu. Era berean, eredu adierazgarriak alderatzen ditu ingeniariei, kontratistak, kontratazio taldeei eta proiektuen jabeei behar den emari-abiadura, buru osoa, elikadura-hornidura eta ingurune eragilea bat datozen ekipoak identifikatzen laguntzeko.

Aurkibidea

1. Zer da Sled motako fluxu axial-ponpa urperagarria?
2. Nola funtzionatzen du ponpak?
3. Zeintzuk dira bere abantaila nagusiak?
4. Zein zehaztapen tekniko konparatu behar dituzte erosleek?
5. Non erabil daiteke ponpa hau?
6. Nola hautatzen duzu ponpa eredu egokia?
7. Zein instalazio eta mantentze-praktikak dira garrantzitsuenak?
8. Maiz egiten diren galderak
9. Ondorioa: Ura transferitzeko irtenbide fidagarria aukeratzea

1. Zer da Sled motako fluxu axial-ponpa urperagarria?

Sled motako Fluxu Axial Sumergigarriaren Ponpa bat ponpaketa-unitate espezializatua da, fluxu axialaren hidraulikoa, urpeko motor bat eta lera itxurako euskarri-oinarria konbinatzen dituena. Batez ere, isurketa-buru handirik gabeko ur-mugimendu handia behar duten aplikazioetarako da.

Ponpa-ardatz dedikatu baten edo ponpa-etxe egitura iraunkor eta konplexu baten menpe dauden instalazioek ez bezala, lera motako konfigurazioak instalazio-ikuspegi malguagoa eskaintzen du. Gunearen diseinuaren eta ekipoen diseinuaren arabera, unitatea horizontalean edo angelu inklinatuan instala daiteke, fabrikatzailearen instalazio-baldintzen arabera.

Diseinu integratua bereziki erabilgarria da ur-maila aldakorra, eraikuntza-espazio mugatua, aldi baterako drainatze-beharrak edo lehendik dauden ponpaketa instalazioak berritzeko proiektuetarako.

Ingeniarientzat eta erosketa taldeentzat, kontuan garrantzitsuena ponpa betebehar hidrauliko zehatz baten inguruan diseinatuta dagoela da. Bere egokitasuna behar den emariaren, sistema osoaren buru, uraren kalitatearen, murgiltze-baldintzen eta hornidura elektrikoaren araberakoa da, ez soilik bere motorraren potentzia nominalaren arabera.

2. Nola funtzionatzen du ponpak?

Fluxu axial-ponpa baten funtzionamendu-printzipioa helize-itxurako bultzatzaile baten bidez uretara energia transferitzean oinarritzen da. Impulsoreak biratzen duen heinean, ponparen ardatzarekiko paraleloan dagoen fluxua sortzen du, eta likido kantitate handiak eraginkortasunez mugitzen dira nahiko baxuko baldintzetan.

Urpeko konfigurazioan, motorrak eta ponpak urpean funtzionatzen dute. Motorrak bultzatzailea zuzenean gidatzen du antolamendu integratuaren bidez, kanpoko unitate konbentzionalen osagaien beharra murriztuz. Lera motako oinarriak unitateari eusten dio eta instalazioan kokatzea errazten laguntzen du.

Oinarrizko funtzionamendu-prozesuak fase hauek ditu:

1. Ura hartzea:Ura ponpan sartzen da diseinatutako sarrerako pasabidetik.
2. Energia transferentzia:Errotagailu birakariak energia mekanikoa transferitzen dio likidoari.
3. Deskarga axiala:Impulsoreak ura bizkortzen du ardatzaren norabidean zehar.
4. Ura garraiatzea:Isurketaren antolamenduak drainatze kanalera, ureztatze sistemara edo beste helmugara bideratzen du fluxua.

Emari axialen ponpek emari ahalmenari lehentasuna ematen diotelako presio oso altuak baino, bereziki egokiak dira igoera baxuko ur-transferentziarako. Hautaketa hidrauliko zuzena ezinbestekoa da: aurreikusitako funtzio-eremutik kanpo funtzionatzen duen ponpa batek eraginkortasun murriztua, gehiegizko bibrazioak edo mantentze-eskakizunak handitu ditzake.

3. Zeintzuk dira Sled motako fluxu axial-ponpa urperagarri baten abantaila nagusiak?

3.1 Instalazio sinplifikatua

Egitura integratuak eta lera motako oinarriak oinarri-lan konplikatuen eta ponpa-ardatzaren lerrokatzearen beharra murrizten du. Hau baliotsua da larrialdietako drainatze proiektuetarako, aldi baterako ura transferitzeko estazioetarako eta lehendik dauden azpiegiturak berritzeko. Kairun-en produktuaren informazioak ingeniaritza zibilaren kostuak % 30-40 aurreztuko dituela adierazten du ohiko ponpa-estazioen antolamenduekin alderatuta. Benetako aurrezkiak gunearen baldintzen, instalazio-esparruaren eta konparaziorako erabilitako diseinu alternatiboaren araberakoak dira.

3.2 Emari Ahalmen Handia Buru Baxuan

Fluxu axialeko hidraulika oso egokia da ur bolumen handiak mugitzeko kota-desberdintasun txikietan. Honek ponpa uholdeen isurketa, nekazaritza-lurren ureztatze, ibaien erregulazioa eta industria-uraren zirkulazio-sistemetarako hautagai praktiko bihurtzen du.

3.3 Ur-maila aldatzeko moldagarritasuna

Ibaiek, aintzirak, urtegiek eta drainatze baxuko eremuek sarritan ur-mailaren gorabehera handiak izaten dituzte. Behar bezala konfiguratutako ponpa urperagarri batek zehaztutako urpeko tartean funtziona dezake, lehorrean instalatutako ponpaketa-unitate konbentzional baten antolamendu bera behar izan gabe.

3.4 Urpeko funtzionamendurako babesa

Kairun-ek IP68 babes-kalifikazioa, F klaseko isolamendua, zigilatze mekaniko bikoitza eta babes-funtzioak zerrendatzen ditu ihesaren, haizearen gain-tenperaturaren eta gainkarga edo fase-galeren baldintzetarako. Ezaugarri hauek funtzionamendu fidagarria onartzen dute behar bezala zehaztu, instalatu eta mantentzen direnean. Erosleek hautatutako modeloaren babes eta jarraipen pakete zehatza baieztatu beharko dute.

3.5 Energia potentziala eta funtzionamendu-kostuaren abantailak

Diseinu hidrauliko eraginkorrak eta motorraren hautaketa egokiak energia-kontsumoa murrizten lagun dezake ur-transferentzia etengabean. Kairunek % 15eko energia aurrezten duela jakinarazi du ohiko ekipoekin alderatuta. Konparazio esanguratsu baterako, erosleek benetako betebehar-puntuaren eraginkortasuna, urteko funtzionamendu-orduak, elektrizitate-tarifak eta ponpa alternatiboaren errendimendua ebaluatu behar dituzte.

4. Zein zehaztapen tekniko konparatu behar dituzte erosleek?

Sled motako fluxu axial-ponpa urperagarri bat erosi aurretik, ingeniariek fluxu-tartea, buru-barrutia, motor-potentzia, hornidura-tentsioa eta aurreikusitako aplikazioa alderatu behar dituzte. Ondoko taulak Kairunek argitaratutako eredu adierazgarriak laburbiltzen ditu.

Garrantzitsua:Zifra hauek argitaratutako modelo sortak dira, ez dute bermatzen fluxuaren eta buruaren konbinazio guztiak aldi berean lor daitezkeenik. Azken funtzionamendu-puntua fabrikatzailearen errendimendu-kurbarekin eta benetako sistemaren eskakizunekin egiaztatu behar da.

Testuinguru tekniko gehiagorako, berrikusi Kairun-en Sled motako Fluxu Axial Sumergigarriaren Pump produktuaren orria eta bere fluxu axial urperagarrien ponpa sorta zabalagoa.

5. Non erabil daiteke ponpa hau?

Emari handiko, buru baxuko errendimenduaren eta instalazio malguaren konbinazioak ponpa hau uraren kudeaketaren hainbat sektoretarako garrantzitsua da.

Udal drainatzea eta uholdeen kontrola

Udal agintariek eta drainatze-kontratistek ponpa hau kontuan hartu dezakete euri-urak isurtzeko, hiri-eremu baxuetarako, ibaiertzeko drainatze-estazioetarako eta larrialdiko ura kentzeko. Inplementazio azkarra bereziki baliotsua izan daiteke uholdeen baldintzek ponpaketa instalazio iraunkor bat eraikitzeko alternatiba praktiko bat eskatzen dutenean.

Nekazaritza Ureztatzea

Ustiategi handiek eta ureztatze-proiektuek sarritan ibai, ubide, urtegi edo bestelako iturrietatik ura transferitu behar dute nekazaritza-banaketa-sistemetara. Eredu egoki bat hautatzeak sasoiko eskaria behar den ur bolumenarekin eta eskuragarri dagoen ponpaketa buruarekin lotzen lagun dezake.

Uraren kontserbazioa eta ibaien kudeaketa

Ura kontserbatzeko proiektuek emari axialeko ponpak erabil ditzakete urtegiak transferitzeko, ura ekologikorako hornitzeko, ibaien erregulaziorako eta eraikuntza garaian aldi baterako drainatzeko. Instalazioaren antolamenduak ur-maila aldakorra, sedimentuen metaketa, sarrera-baldintzak eta zerbitzurako sarbidea kontuan hartu behar ditu.

Industri Uraren Zirkulazioa

Industri parkeek eta hautatutako tratamendu-instalazioek bolumen handiko ur-zirkulazioa edo euri-urak altxatzea eska dezakete. Ponparen egokitasuna likidoaren tenperatura, solido esekiak, korrosibotasuna eta beste funtzionamendu-ezaugarri batzuen araberakoa da. Likido kimikoki erasokorrak edo solido urratzaileak dituzten aplikazioek material eta bateragarritasun hidraulikoaren egiaztapen zehatzak behar dituzte.

Ekipamendu-kategoria zabalagoari buruzko aurrekari gehiago lortzeko, ikusi Kairunen artikulua emari handiko ur-transferentziarako emari axial urperagarrien gaineko ponpa.

6. Nola hautatzen duzu ponpa eredu egokia?

Ponpa bat bere emari maximoaren edo motor-potentziaren arabera soilik aukeratzeak alferrikako energia-kontsumoa edo errendimendu nahikoa ez izatea eragin dezake. Hautaketa prozesu fidagarriagoa betebehar hidraulikoarekin eta funtzionamendu-ingurunearekin hasten da.

• Zehaztu behar den emari-abiadura:Kalkulatu ur-eskari arrunta, gailurra eta larrialdi-eskaria orduko metro kubikotan.
• Kalkulatu buru dinamiko osoa:Sartu kota-diferentziak, isurketa-presioaren eskakizunak eta hodien, balbulen, bihurguneen eta bestelako osagaien bidezko galerak.
• Uraren baldintzak ebaluatu:Egiaztatu tenperatura, harearen edukia, solido esekiak eta ezaugarri kimikoak. Kairunek 50 °C-tik gorako tenperatura ertaina eta %2 baino gehiagoko harea-edukia zehazten du erreferentziako produktuarentzat.
• Egiaztatu hornidura elektrikoa:Egiaztatu hornitzailearekin tentsioa, maiztasuna, potentzia erabilgarria, abiarazte metodoa eta babes-baldintzak.
• Instalazio baldintzak ebaluatu:Egiaztatu uraren sakonera, sarrerako sakea, oinarri-euskarria, isurketa-antolamendua, kableen bideratzea eta mantentze-sarbidea.
• Berrikusi bizitza-zikloko kostuak:Konparatu energia-kontsumoa, aurreikusitako funtzionamendu-orduak, mantentze-tarteak, ordezko piezak eta instalazio-gastuak.
• Eskatu errendimenduaren dokumentazioa:Eskatu ponparen kurba, eraginkortasun-datuak, dimentsio-planoak, aplikagarriak diren babes-xehetasunak eta gomendatutako funtzionamendu-mugak.

Ondo parekatuta dagoen ponpa batek proiektuaren behar den betebehar-puntua bete beharko luke fabrikatzaileak gomendatutako funtzionamendu-eremuan jarraitzen duen bitartean. Ur-maila aldakorreko proiektuetarako edo sasoiko eskaria aldakorra duten proiektuetarako, ingeniariek maiztasun aldakorreko kontrola egokia den ere zehaztu beharko lukete.

7. Zer Instalazio- eta Mantentze-praktikek dute garrantzirik handiena?

Instalazio zuzena eta ohiko ikuskapena ezinbestekoak dira urpean dauden ponpaketa-ekipoak babesteko. Ondo diseinatutako unitate batek ere higadura goiztiarra jasan dezake sarrera oztopatzen bada, sistema elektrikoa gaizki instalatuta badago edo ponpak zehaztutako mugetatik kanpo funtzionatzen badu.

Instalazio-zerrenda

• Bermatu lera motako oinarria onartutako instalazio-planoen eta guneko baldintzen arabera.
• Mantendu behar den tartea ponparen sarreraren eta beheko sedimentu-geruzaren artean. Kairunek gutxienez 0,5 metro gomendatzen ditu erreferentziako produktuarentzat, proiektuaren baldintza espezifikoen arabera.
• Bideratu eta babestu korronte-kableak urradura, birrinketa eta ertz zorrotzetatik, eta ziurtatu konexio elektriko guztiak behar bezala zigilatuta daudela.
• Egiaztatu zehaztutako instalazio-angelua, murgiltze-sakonera, sarrerako fluxu-baldintzak eta isurketaren konfigurazioa.
• Abian jarri aurretik, egiaztatu konexio elektrikoak, babes-gailuak, bulkagailuaren mugimendu-askatasuna eta biraketa-noranzkoa fabrikatzaileak onartutako prozedura erabiliz.

Ohiko Mantentze-zerrenda

• Kontrolatu funtzionamendu-korrontea, tentsioa, zarata, bibrazioa eta ur-deskargaren errendimendua.
• Gelditu ekipoa bibrazio anormalak, ezohiko zarata, gainberotzea edo ustekabeko korronte-aldaketak gertatzen badira.
• Ikuskatu zigilu mekanikoak, kableen isolamendua eta babes-monitorizazio funtzioak fabrikatzaileak zehaztutako tarteetan.
• Kendu metatutako hondakinak eta ikuskatu bultzatzailea funtzionamendu-baldintzek eskatzen dutenean.
• Saihestu lehorrean ibiltzea eta funtzionatzea zehaztutako ur-tenperatura edo harea-edukiaren mugetatik haratago.
• Itzali luzea baino lehen, isolatu elikadura-hornidura eta jarraitu onartutako garbiketa, ikuskapena, biltegiratzea eta berrabiarazi prozedurak.

Mantentze-tarteak funtzionamendu-orduen, uraren kalitatearen, sasoiko erabileraren eta fabrikatzailearen jarraibideen arabera egokitu behar dira. Isolamendu elektrikoa eta segurtasun-prozedura egokiak jarraitu behar dira ikuskapena edo zerbitzua eman aurretik.

8. Maiz egiten diren galderak

Q1: Zein da Sled motako Fluxu Axial Urpeko Ponpa baten helburu nagusia?

Bere helburu nagusia ur bolumen handiak transferentzia nahiko baxuan da. Aplikazio ohikoenak uholdeen kontrola, udal drainatzea, nekazaritza ureztatzea, ibaien kudeaketa eta industria-uraren zirkulazioa dira.

Q2: Zenbat ur maneiatu dezake Kairun lera motako ponpa batek?

Kairunen produktu-orrian zerrendatutako eredu adierazgarriak 500 eta 15.000 m³/h bitartekoak dira. Beharrezko emari-tasa eta burua hautatutako modeloaren errendimendu-kurbarekin egiaztatu behar da erosi aurretik.

3.G.: Lera motako diseinu batek ingeniaritza zibilaren beharra kentzen al du?

Obra zibil zabalen beharra murrizten du ponpaketa-estazio konbentzional batzuekin alderatuta. Hala ere, gunearen prestaketa, oinarri-euskarria, ainguraketa, deskarga-konexioak, azpiegitura elektrikoak eta beste instalazio-baldintzak oraindik aplika daitezke.

Q4: Ponpak funtziona dezake hondakin-uretan?

Egokia izan daiteke ur zikin arinetarako edo antzeko euskarrietarako zehaztutako funtzionamendu-mugetan. Erosleek onartutako solidoak, harea edukia, tenperatura, bulkagailuaren konfigurazioa eta materialaren bateragarritasuna baieztatu beharko dituzte hondakin-uren aplikazioetan erabili aurretik.

Q5: Zer informazio eman behar dut aurrekontua eskatzeko?

Eman behar den emari-abiadura, buru osoa, uraren ezaugarriak, funtzionamendu-uraren mailak, hornikuntza-tentsioa eta maiztasuna, instalazio-baldintzak, lan-zikloa eta proiektuaren kokapena. Marrazkiak, argazkiak edo dauden ponpa-datuek hornitzaileari aplikazioa ebaluatzen ere lagun diezaiokete.

Q6: Ponpa erabil al daiteke larrialdietako uholdeen drainatzerako?

Bai, behar bezala hautatutako eta konfiguratutako unitate bat kontuan hartu daiteke larrialdietako drainatzerako. Proiektu-taldeek inplementazio-denbora, erabilgarri dagoen potentzia, isurketa bideratzea, uraren sakonera eta uholde-egoeretan behar den benetako ahalmen hidraulikoa egiaztatu beharko dituzte.

9. Ondorioa: Ura transferitzeko irtenbide fidagarria aukeratzea

Sled motako Fluxu Axial Sumergigarriko Ponpa bat aukera praktikoa da emari handia, nahiko altuera baxua eta instalazio antolamendu malgua eskatzen duten ura kudeatzeko proiektuetarako. Bere diseinu integratuak hedapena erraztu dezake, eta aukeraketa hidrauliko egokiak, babes elektrikoak eta prebentziozko mantentze-lanak ekipoaren bizitzan zehar funtzionamendu fidagarria onartzen duten bitartean.

Udalentzat, ureztatzeko kontratistak, industria-operadoreak eta ura kontserbatzeko proiektu-taldeentzat, erosketa-erabakirik onena funtzionamendu-datu zehatzekin eta gunearen mugak argi ulertzean hasten da. Kairunek lera motako eredu adierazgarriak eskaintzen ditu emari eskakizun desberdinetarako, landa-drainatzetik eskala handiko ur-erregulaziora arte. Ponpen ahalmenak alderatzen ari bazara edo instalazio berri bat planifikatzen ari bazara,jarri gurekin harremanetanbehar den emari-tasa, buru osoa, funtzionamendu-baldintzak eta proiektuaren zehaztapenak eztabaidatzeko. Gure taldeak eredu egoki bat ebaluatzen eta zure aplikaziorako behar den informazio teknikoa eskatzen lagunduko dizu.
